產品介紹

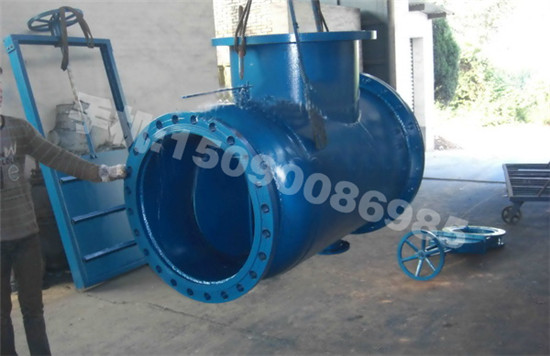

角通反沖洗過濾器XHHB-FL-II系列設備
角通反沖洗過濾器XHHB-FL-II是當今水工業領域最新的技術產品之一，廣泛應用于以下水系統：
中央空調冷水機組、熱交換器、熱水鍋爐、電熱水器、供暖鍋爐、茶浴爐; 高爐冷卻水系統、油冷機、大型電動機冷卻、電廠凝汽器冷卻、硅整流器冷卻、空壓機冷卻、制氧機冷卻;
洗浴熱水系統;石化、鋼鐵、醫藥、電子、冶金等行業的冷卻循環水系統;
角通反沖洗過濾器XHHB-FL-II主要由殼體、過濾單元和水流導向閥組成。 型自動反沖洗排污過濾器宜安裝在直角彎管上，型自動反沖洗排污過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外客上箭頭方向必須與水流方向一致。
◆角通反沖洗過濾器XHHB-FL-II工作原理
正常工作時狀態（水流導向閥開啟） 反沖排污狀態（水流導向閥關閉）
角通反沖洗過濾器XHHB-FL-II主要由優質碳鋼筒體,過濾組件,水流導向閥和排污裝置所組成,當過濾器工作時,水流導向閥處于開啟狀態,水流自入口進入過濾器,經濾網過濾到出口,水中污物雜質等被濾網攔截。當過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網前半程過濾，一部分水經過濾后直接流入系統，另一部分水由濾網外側流入內側，不斷沖刷濾體內壁上的污物，并經排污口排出，起到反向自動沖洗濾網和排除污物的作用；整個反沖排污過程不用關閉系統，無須人工進行清洗濾芯，實現了在線排污。
該產品適用于各種供水系統、工業冷卻水系統及工藝用水系統，特別是那些需連續長期不停機運行的系統，可以去除水中的各種機械雜質。確保系統設備穩定運行。
角通反沖洗過濾器XHHB-FL-II產品特點：
清洗徹底，不留死角，保證了過濾效率和長久的使用壽命。
采用不銹鋼楔形濾網，過濾強度大，精度高。
運行成本低，環保經濟實用。
角通反沖洗過濾器XHHB-FL-II外形尺寸
|
型號 |
口徑 |
A |
B |
L |
主管直徑 |
流量 |
重量 |
|
mm |
mm |
mm |
mm |
mm |
m3/h |
kg |
|
|
XHHB-FL-II |
50 |
200 |
135 |
300 |
108 |
18 |
21 |
|
XHHB-FL-II |
65 |
200 |
135 |
300 |
108 |
28 |
23 |
|
XHHB-FL-II |
80 |
260 |
155 |
360 |
133 |
50 |
29 |
|
XHHB-FL-II |
100 |
300 |
180 |
410 |
159 |
80 |
40 |
|
XHHB-FL-II |
125 |
330 |
220 |
460 |
219 |
125 |
60 |
|
XHHB-FL-II |
150 |
400 |
220 |
530 |
219 |
180 |
80 |
|
XHHB-FL-II |
200 |
420 |
260 |
580 |
325 |
320 |
120 |
|
XHHB-FL-II |
250 |
520 |
300 |
720 |
377 |
490 |
195 |
|
XHHB-FL-II |
300 |
660 |
320 |
910 |
426 |
710 |
215 |
|
XHHB-FL-II |
350 |
680 |
350 |
950 |
529 |
970 |
305 |
|
XHHB-FL-II |
400 |
740 |
430 |
1040 |
630 |
1260 |
515 |
|
XHHB-FL-II |
450 |
900 |
440 |
1150 |
630 |
1590 |
550 |
|
XHHB-FL-II |
500 |
1000 |
560 |
1380 |
715 |
1970 |
630 |
|
XHHB-FL-II |
600 |
1200 |
580 |
1650 |
840 |
2850 |
850 |
默認濾網規格：精度2.5 mm
壓力損失：根據流體的壓力和流速在0.015-0.08MPa范圍，如用戶指定的過濾精度高，壓力損失會隨之增加。
安裝使用注意事項
選型原則按管徑匹配原則；在滿足工作壓力和流量的前提下，盡量選用規格較大的型號。
該設備建議垂直安裝，安裝時注意設備上標示的箭頭方向要與介質流動方向一致；如果水平安裝，應使入水口朝上，水流自上而下流入該設備。
可加裝旁路，以便于檢修。
◆如何選擇合適的過濾方案
為了達到最佳的過濾效果，同時最大限度地滿足用戶省水、省電、省人工的要求，請咨詢新華環保設備有限公司工程師。新華環保設備有限公司授權代理商及經銷商得到新華環保設備有限公司工程師的專業技術培訓。他們將憑借其專業知識、豐富的市場經驗，以及嚴謹的科學態度，為您做出最佳選擇。
反沖洗過濾器 XHHB-FL-I過濾精度換算表
|
微米 |
10 |
25 |
30 |
40 |
50 |
80 |
100 |
120 |
150 |
200 |
400 |
800 |
1500 |
3000 |
|
目數 |
1500 |
650 |
550 |
400 |
300 |
200 |
150 |
120 |
100 |
80 |
40 |
20 |
10 |
5 |
|
毫米 |
0.01 |
0.025 |
0.03 |
0.04 |
0.05 |
0.08 |
0.1 |
0.12 |
0.15 |
0.2 |
0.4 |
0.8 |
1.5 |
3.0 |
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
