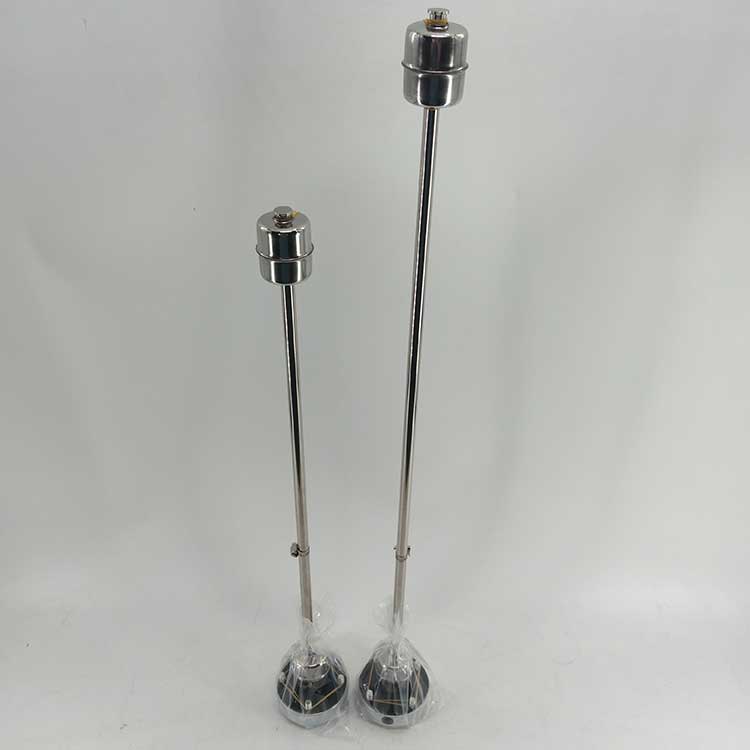

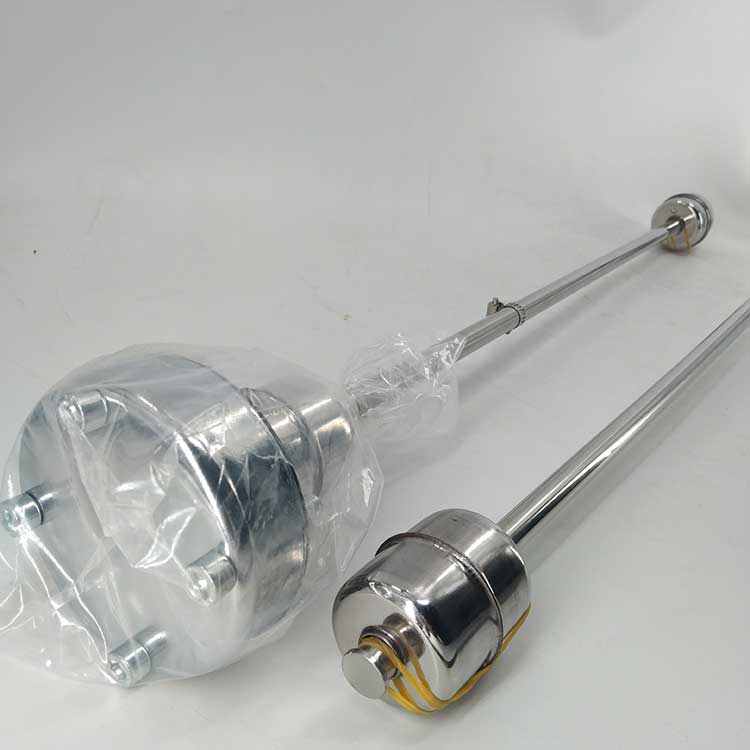

供應YKJD220-600-200、YKJD220-750-200液位控制繼電器

簡介及工作原理：

YKJD 型液位控制繼電器是一種新型液面高度電發訊控制裝置，主要用于箱內液體位置與液體源電機的自動控制或報警，具有結構緊湊，控制靈敏，安裝簡單等特點。

工作時浮子隨液面升高或降低，當液面將浮子升上或降到發訊位置時，繼電器動作常閉觸點閉合，常開觸點斷開或常閉觸點斷開，常開觸點閉合，以實現自動停機或報警。

液位繼電器的工作原理基于液位傳感器和繼電器的組合。

液位傳感器用于檢測液位的高度，并將其轉換成電信號。繼電器用于控制電路的開關，根據液位傳感器的信號來觸發不同的動作。一般來說，液位傳感器可以采用多種不同的工作原理，包括浮子式、電容式、超聲波式、壓力式等。當液位傳感器檢測到液位的高度達到預設值時，它會將信號轉換成電信號，并將其發送到繼電器。當液位傳感器檢測到液位高度達到或超過預設值時，控制電路將觸發繼電器的開關操作，從而使輸出電路連接或斷開。在實際應用中，液位繼電器通常需要根據具體的液體特性、設備類型和控制要求進行設置和調試

液位控制繼電器應用：

液位控制繼電器應用在蓄水箱或者某些自動控制油箱上實現自動供水或油。

1、在油箱上應用的情況，當液面低于要求位置時，液位控制繼電器YKJD動作:1與2斷開，中間繼電器C線圈斷電，油泵電機停止工作

2、用在液壓站油箱上作液面控制報警發訊裝置，當液面低于要求時，液位控制繼電器動作:1與3接通，報警器工作。

3、應用在蓄水箱或某些自動控制油箱上實現自動供水或油。
