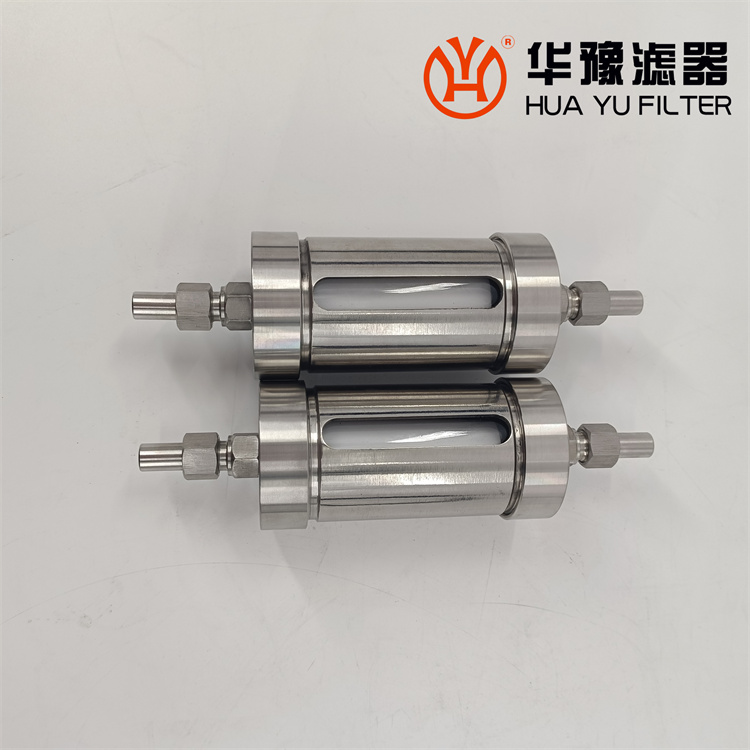

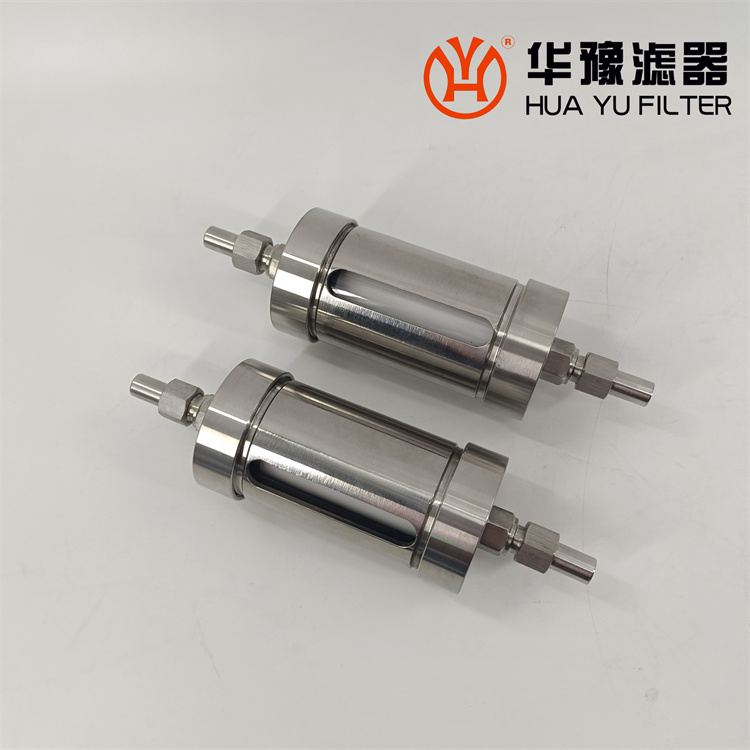

華豫汽水取樣低壓過濾器 TZ216AL

汽水取樣低壓過濾器 TZ216AL

產品介紹：

密封材質 NBR橡膠 通道位置 二通式

公稱通徑 Φ8、Φ10 過濾精度 支持定制

液體流向 低進高出 工作溫度 －10～+90℃

流動方向 單向 過濾用途 汽水過濾

用途 過濾雜質 適用介質 汽水、水

公稱壓力 ≤0.8MPA 設計溫度 -20-+100℃

試驗壓力 ≤1.0MPA 適用溫度 ≤60℃

功能特點 對儀表羊水進行過濾 連接形式 螺紋連接

濾芯材質 線繞、陶瓷燒結 樣品流量 3000ml/min

過濾材質 采用***的玻璃纖維 工作介質 一般液壓油、汽水

水樣過濾器性能特點：

1.外殼采用有機玻璃外殼

2.更換濾芯時需旋開下端蓋

3.水樣過濾器出口設止回閥，防止儀表電極失水

4.連接方式：螺紋連接

選型標準：

1、進出口通徑：原則上水樣過濾器TZ216-3的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑

2、公稱壓力：按照過濾管路可能出現的壓力確定過濾器的壓力等級。

3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規(guī)格絲網可攔截的粒徑尺寸查下表“濾網規(guī)格”。

4、過濾器材質：水濾芯過濾器系列的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

5、過濾器阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa
