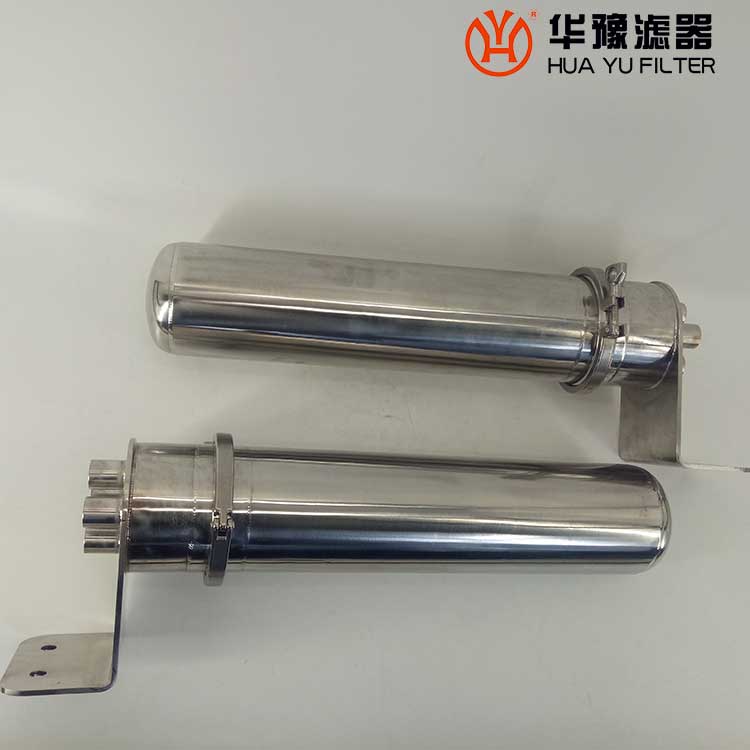

華豫電廠取樣冷卻器HY-YL-02

HY-YL-02 盤管式冷卻器 電廠汽水取樣

筒形冷卻器一般配套使用，前者用于一級冷卻，后者用于二級冷卻。GN01A型單盤管預冷卻器：冷卻水從底部切向進水，冷卻水由下而上，待冷卻樣水沿螺旋管由上至下冷卻水和樣水的流向相反，兩者進行逆向熱交換。盤管內設置壓水擋板，確保冷卻水的液面到達內膽的法蘭下面。該系列冷卻器與上法蘭進出水的筒形冷卻器相比具有重量輕，拆卸維護方便等優點。GN01A（φ14×3）預冷卻器的樣水管壁厚達3mm，所以該冷卻器用于高溫測點的一級冷卻時能承受樣水與冷卻水之間很高的溫差，使用壽命長。經過前面GN01A型冷卻器的冷卻后，樣水的溫度一般可降低到100℃以下。

   外筒體和盤管才用法蘭聯接，更換盤管或對冷卻器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。

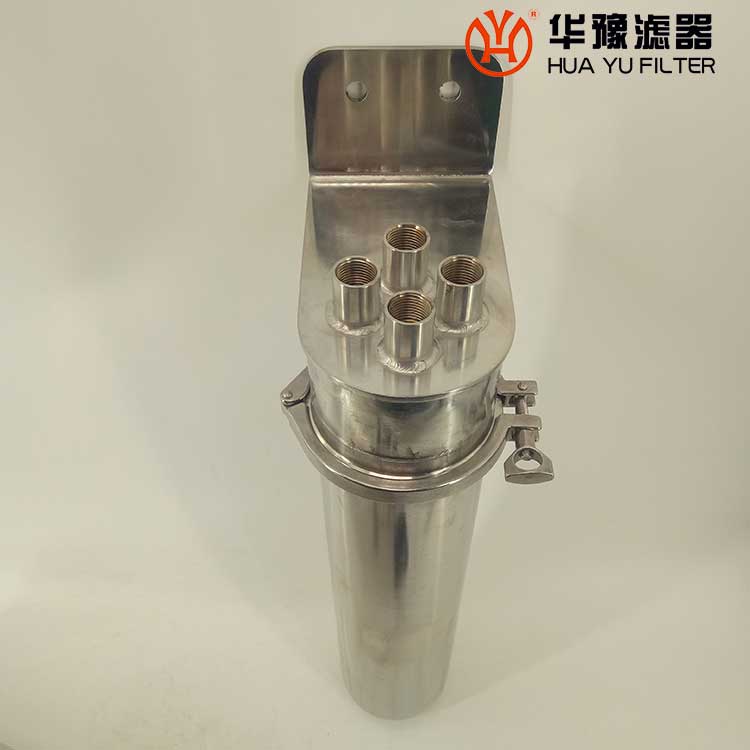

   冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。結構合理，維護方便

筒形冷卻器結構組成：外筒體和盤管。外筒體和盤管才用法蘭聯接，更換盤管或對冷卻器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。
